Схема подключения теплого пола к котлу

Нагрев теплого пола в соответствующей системе отопления может происходить двумя способами:

• Прямоточный способ подачи теплоносителя от низкотемпературного котла (до 60°С) или теплоаккумулятора с поэлементным или общим регулированием потока в зависимости от числа и характеристик отопительных контуров. Регулирование по контурам осуществляется с помощью двухходового регулировочного клапана, который настраивается на температурный режим конкретного контура (в зависимости от длины петли контура, диаметра трубы и требуемой температуры).

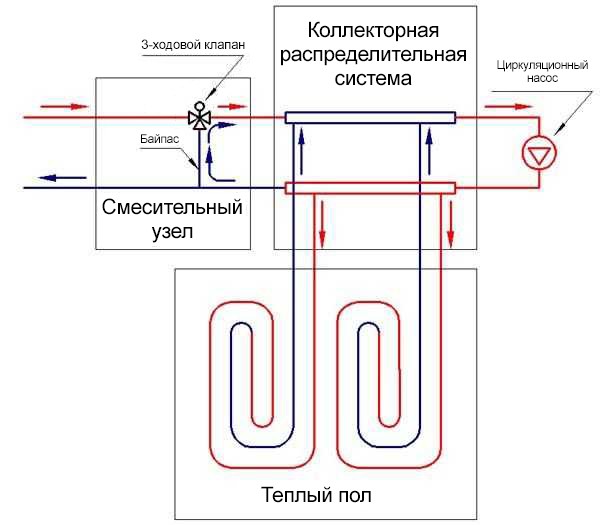

• Способ смешивания теплоносителя от котла (до 90°С) с водой системы отопления, при котором в качестве смесительного узла применяется трубка соединительная между входным и выходным трубопроводами (байпас) в комплекте с трехходовым клапаном и термостатической головкой с датчиком температуры. Диаметр врезанной трубы (байпаса) должен быть примерно на один размер меньше, чем линия подачи.

Общие правила подключения

Подключение теплого пола — задача не из простых, так как такая система отопления является сложным теплотехническим и гидравлическим объектом. Некоторые производители питают теплые чувства к своим потребителям, и поэтому электрическая схема подключения теплого пола размещается сразу на корпусах терморегуляторов. Однако далеко не все нюансы работы с электричеством объясняет такая схема. Система отопления теплого пола характеризуется повышенным давлением (до 6 бар) и тепловыми нагрузками (тепловое расширение, удлинение трубопроводов, различные коэффициенты пластика и металла). Схема подключения лишь пояснит расположение элементов в сети, но не напомнит о правилах безопасности при взаимодействии с электричеством.

Вне зависимости от способа организации отопления следует:

• Заранее определить положение распределительного коллектора (смесительного узла) исходя из условия доступности и удобства обслуживания. Желательная схема размещения коллектора — выше уровня пола для упрощенного удаления воздуха из системы (автоматический воздухоотводчик или кран Маевского). Иначе придется предусматривать воздушные клапаны на каждом контуре. Когда теплый пол будет уложен и зашит, работа с распределительными коллекторами станет затруднительной.
• Укладку петель следует производить после подключения к распределителю и закрепления петли в месте выхода из стяжки.
• Циркуляционный насос должен работать на нагнетание.
• Ветви отопительных контуров на входе должны иметь отсекающие вентили. В коллекторе предусматриваются дренажные краны для обслуживания системы (слива-залива теплоносителя или промывочного раствора).

Монтаж коллектора для теплого пола с ручной регулировкой

Монтаж трубы к выходам распределителя выполняется с помощью разборного резьбового соединения (евроконуса), которое состоит из накидной гайки, обжимной шайбы и втулки. Схема их взаимодействия следующая: гайка и шайба надеваются снаружи на металлотрубу или трубу PE-RT, а втулка вставляется в предварительно обработанное отверстие. Первоначальная затяжка проводится вручную. Окончательная затяжка проводится в ходе опрессовки и настройки системы. В прямоточной системе обогрева положение циркуляционного насоса не имеет значения, но на «холодной» части системы он не будет нагреваться.

Для регулировки системы с площадью отопления до 200 кв.м. применяется двухходовой регулирующий (балансировочный) клапан, выполняющий функцию термостата, который входит в комплектацию коллектора (или установлена заглушка). Регулировка с помощью этого клапана более точная, т.к. регулируется проток в каждой ветви с учетом ее характеристик. Именно в коллекторах теплого пола кроется эффективность подобного отопления. Правильное их подключение станет залогом работоспособности всей системы.

На сайте представлены модели коллекторов для одноконтурного прямоточного котла типа гребенка с расходомерами IPS на 2…12 выходов в комплектации с запорной арматурой для каждого контура и клапанами отвода воздуха. Одноконтурный котел отличается от двухконтурного тем, что обеспечивает только отопление дома. Котлу же с двумя контурами под силу не только прогреть дом, но и снабдить его жителей горячей водой. То есть такой котел нагревает воду и для отопления помещений, и для бытовых нужд.

Монтаж коллектора со смесительным узлом

К особенностям монтажа распределителя с гидрострелкой относится необходимость размещения циркуляционного насоса на участке между трехходовым клапаном и коллектором. Такое размещение обеспечивает работу системы во всех режимах — циркуляции при подаче теплоносителя к узлу смешивания, смешивании и прокачке через ветви отопительной системы. В остальном подключение прямоточной системы не отличается от подключения трубопроводов к коллектору с байпасом. Последний комплектуется насосом, трехходовым клапаном, датчиками температуры и протока или расходомером. Устройство с функцией байпас позволяет выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки.

На сайте представлены модели распределителей для теплого пола с гидрострелкой и насосным модулем IVAR с тремя точками подключения отопительных ветвей или с 2…9 точками выхода (без насоса), которые применяются для систем с двух и одноконтурными электрическими, газовыми и дизельными котлами. По эффективности теплый пол давно существенно превосходит традиционную систему отопления с радиаторами. Тип котла для теплого пола определяется его характеристиками. Так, например, специалисты призывают с осторожностью относиться к установке и использованию дизельного котла из-за высокой стоимости топлива, вредных выхлопов и повышенного уровня опасности. Прекрасной альтернативой дизельному котлу может стать электрический или газовый котел. Для того чтобы разобраться в преимуществах одних и недостатках других, эксперты советуют более подробно изучить устройство электрического и газового котла для теплого пола. Безусловное достоинство электрического котла в его надежности, безопасности и возможности оснастить автоматикой. Газовый же котел побеждает в экономичности.

Монтаж другого оборудования

Предлагаемые на сайте коллекторы имеют необходимые приборы в базовой комплектации или точки присоединения приборов со стандартными резьбовыми отверстиями, в которые установлены герметичные заглушки. Для крепления дополнительных составляющих (клапанов с сервоприводом, термодатчиков или запорной арматуры в системах с автоматизированным контролем температуры воздуха или протока) потребуются тройники, фитинги, компенсационные переходники и другая отопительная и водопроводная фурнитура. Схема подключения каждого дополнительного элемента должна осуществляться в соответствии с инструкцией. Для сборки предпочтительно использовать специализированное оборудование для подготовки посадочных поверхностей и сборки (сварки) частей трубы или элементов трубопровода.
